EG-1100
Контроллер для пьезопозиционеров EG-1100

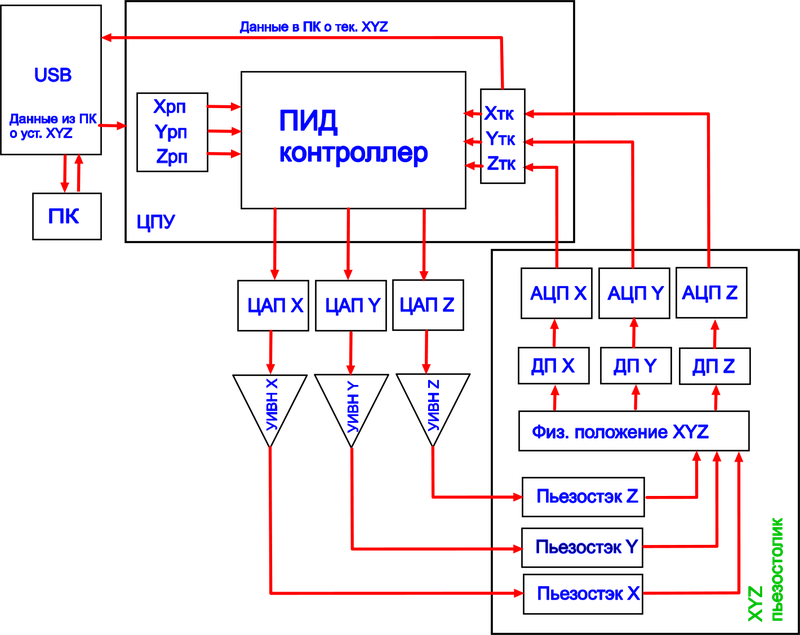

Контроллер EG-1100 предназначен для управления работой пьезопозиционеров, таких как сканирующий столик Ratis и однокоординатная подвижка Vectis., или иным пьезоустройством. Контроллер обеспечивает сбор информации с датчиков перемещения и выдает управляющие воздействия на пьезоэлектрические устройства позиционирования, кроме того, вся собранная информация отправляется на управляющий компьютер для последующей обработки и визуализации. Также с помощью компьютера задаются все параметры движения.

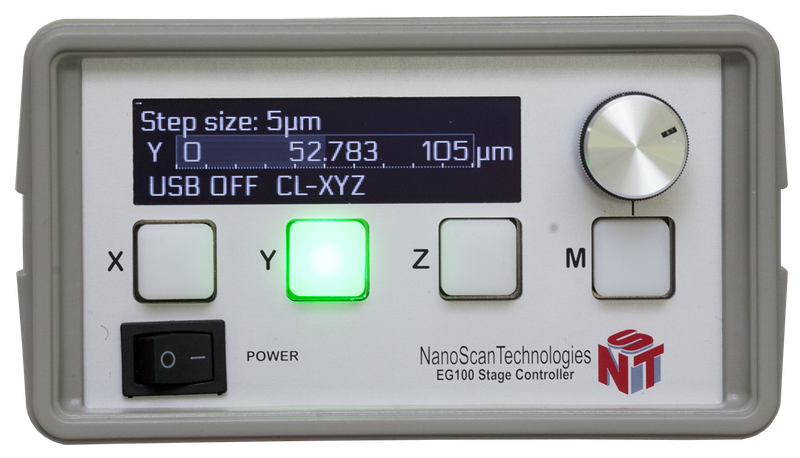

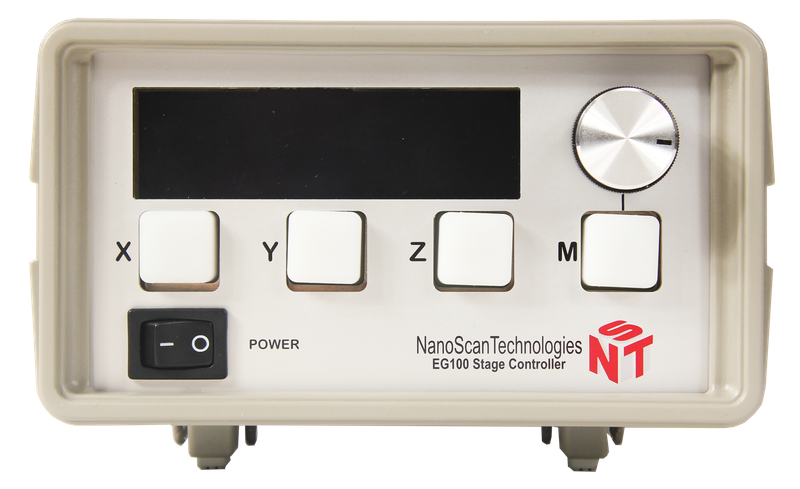

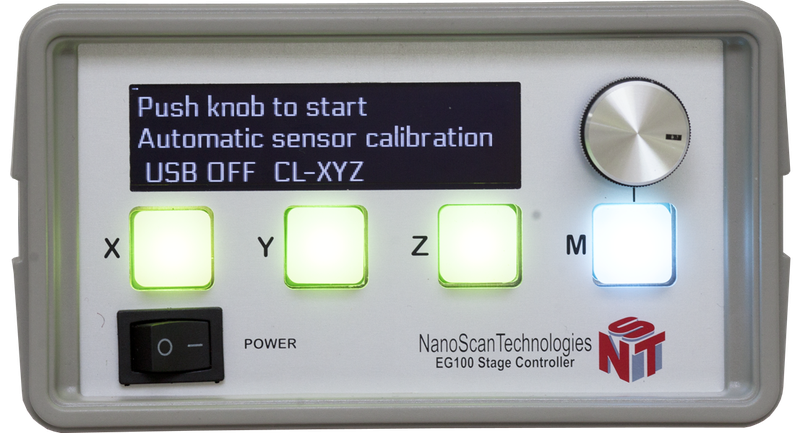

Контроллер имеет жидкокристаллический дисплей, отображающий текущие параметры, статусы обратных связей, текущие положения осей для позициорования. Канал для позиционирования выбирается соотвествующей кнопкой на передней панели, ручное позиционирование осуществляется при помощи встроенного энкодера с точностью, которая выставляется также при помощи ручки энкодера.
Для контроля положения устройств позиционирования используется цифровой вход для датчиков обратной связи UART.

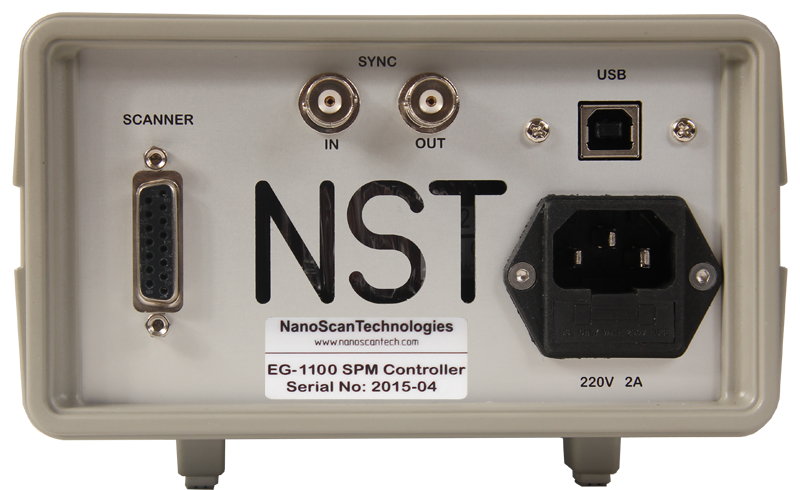

В приборе имеются входы и выходы синхронизации. Связь с управляющим компьютером осуществляется с помощью интерфейса USB.
Программное обеспечение NSpec, специально разработанное для использования с контроллером EG-1100, предоставляет широкий диапазон возможностей по обработке данных, что позволяет реализовать множество современных методик сканирующей микроскопии. Одной из особенностей программного обеспечения является способность его работы в различных операционных системах.
 |
 |

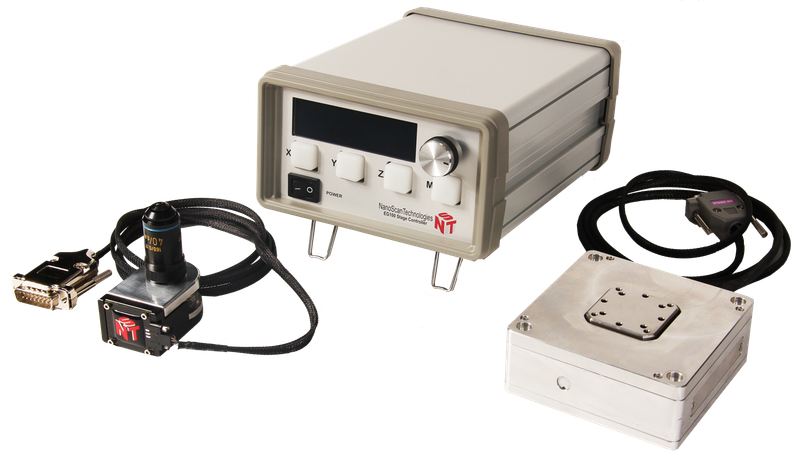

Цифровой контроллер EG-1100 предназначен для управления приборами Ratis и Vectus:
|
|
 |
 |

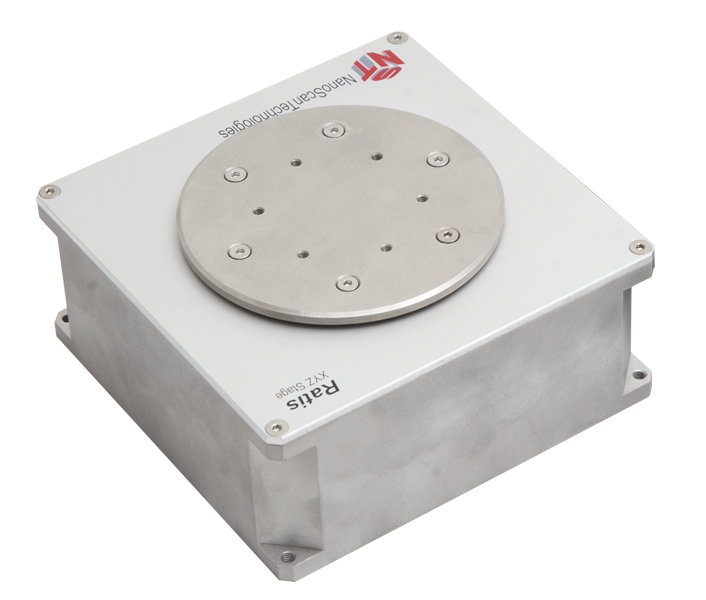

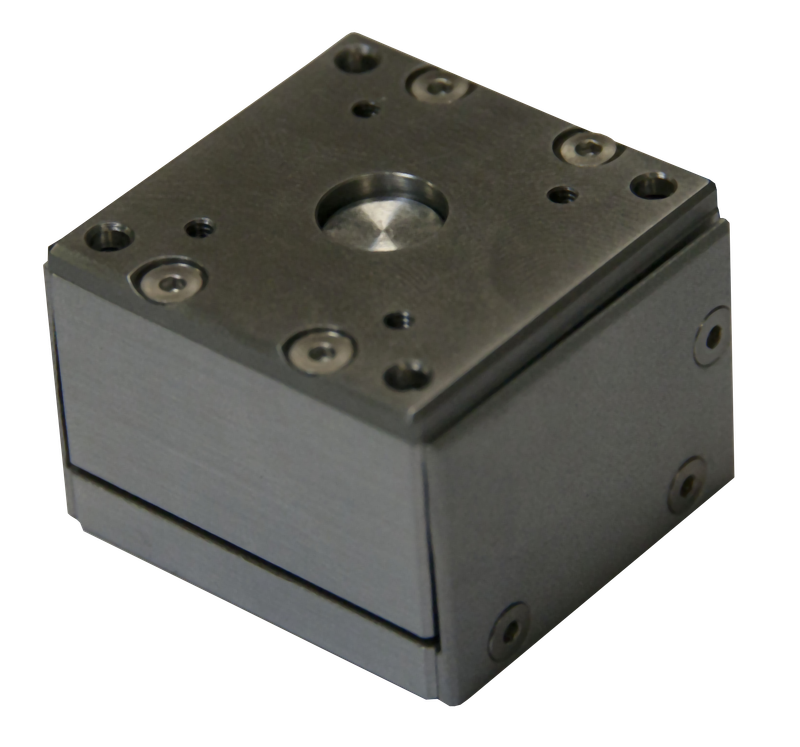

| Vectus | Ratis XYZ_H |
Ratis 1X |
Основные параметры:
| 1 | Основные параметры | |
| 1.1 |
Общие характеристики |
|
| 1.1.1 |
Центральный процессор | 32 бит; RISC |
| 1.1.2 |
Интерфейс с ПК | USB 2.0 |
| 1.1.3 |
Прочие интерфейсы | RS 232, RS485, SYNC I/O |
| 1.2 |
Высоковольтные выходы | |
| 1.2.1 |
Напряжение | -10..150 V |
| 1.2.2 | Шум | < 5 ppm |
| 1.2.3 | Число каналов | 3 |
| 1.2.4 | Разрядность ЦАП (цифро-аналоговые преобразователи) | 18 бит |
 |
 |
